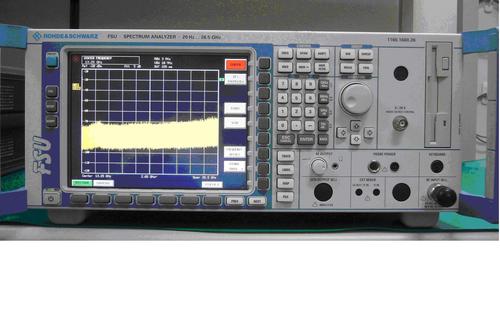

FSU26頻譜測試儀

FSU26|R&S|頻譜分析儀|羅德與施瓦茨|20Hz至26.5GHz

廠商名稱：德國羅德與施瓦茨Rohde&Schwarz R&S

詳細說明：

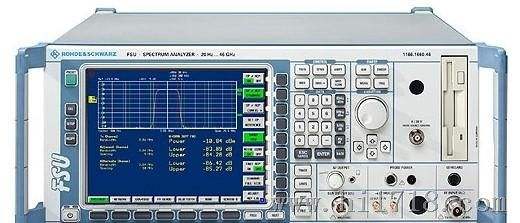

R&S 羅德與施瓦茨FSU 系列頻譜分析儀

FSU3 20 Hz to3.6 GHz

FSU8 20 Hz to 8GHz

FSU26 20 Hz to26.5 GHz

FSU46 20 Hz to46 GHz

FSU50 20 Hz to50 GHz

FSU67 20 Hz to67GHz

R&SFSU系列頻譜儀是動態范圍、相位噪聲、電平精度和分辨率帶寬等頻譜儀指標的領導者，所有這些指標也是用戶設計、測量和生產下一代無線通訊元件的重要保障。

頻率范圍：從20Hz開始，分別到3.6 GHz, 8 GHz, 26.5 GHz, 46 GHz和50 GHz 顯示平均本地噪聲：-158 dBm(歸一化到1 Hz) 相位噪聲：-123 dBc (1 Hz) 在10 kHz偏移處三階互調截斷點（TOI）：典型值+25 dBm 分辨率帶寬：1 Hz 到50 MHz

極高的測量速度支持時域模式的快速鄰信道功率（ACP）測量每秒能進行70次測量（包括通過GPIB總線傳輸數據的時間）

無可匹敵的測量功能標準配置即可提供TOI, MC ACP(R), OBW,CCDF, APD等測量功能選件可以支持：- GSM / EDGE -Bluetooth? - WCDMA / HSDPA / TD-SCDMA - CDMA2000? / 1xEV-DV /1xEV-DO

優異的射頻性能一直是羅德與施瓦茨頻譜儀的主要特點。R&SFSU繼續保持這個傳統，提供了如下的頂級射頻性能：

頻率范圍：

FSU3 20 Hz to3.6 GHz

FSU8 20 Hz to 8GHz

FSU26 20 Hz to26.5 GHz

FSU46 20 Hz to46 GHz

FSU50 20 Hz to50 GHz

射頻性能:

到3.6GHz的總電平不確定度為0.3dB

到-70dB時的線形度誤差小于0.1dB

電平精度：

顯示平均本地噪聲：-158 dBm(歸一化到1 Hz)，無預放

單邊帶相位噪聲typ. -123 dBc/Hz @ 10 kHz 偏移, 中心頻率640 MHz

單邊帶相位噪聲typ. -160 dBc/Hz @ 10 MHz 偏移, 中心頻率640 MHz

三階互調截斷點（TOI）：典型值+25 dBm

1dB壓縮點：+13dBm

WCDMA鄰信道泄漏功率（ACLR）動態范圍為77.5 dB，打開噪聲修正之后可達84 dB

IQ下變頻器：

中頻A/D轉換的精度為14bit，采樣率32MHz（中頻頻率為20.4MHz）

IQ存儲器容量為2x512 k采樣點

速度：

頻域掃描時間最小為2.5ms

時域掃描時間最小為1 μs

每秒能進行70次測量（包括通過GPIB總線傳輸軌跡數據的時間）

遠程控制模式可以支持列表掃描（listmode），進一步減少測量時間
